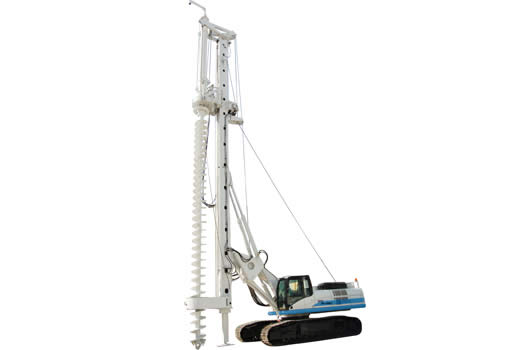

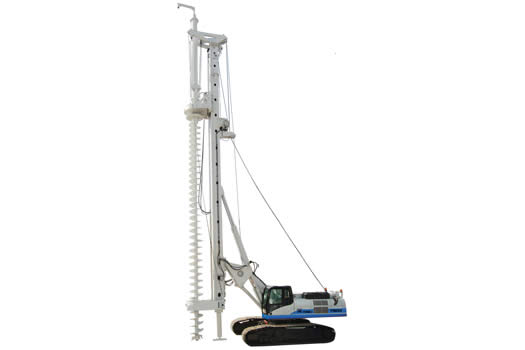

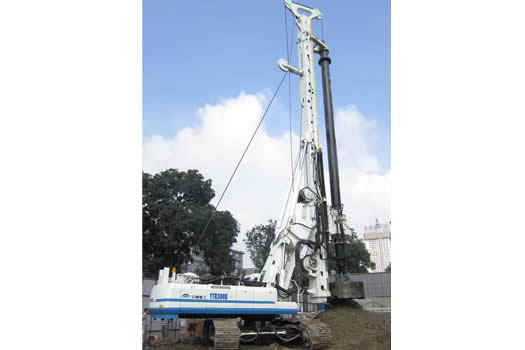

Серия YTR роторная буровая установка является высокая эффективность строительства буровой установки подходит для строительства базовых свай, таких как мосты, железные дороги, и строительство здания. Это признакам с высокой эффективностью, энергосбережения, охраны окружающей среды, низкой скоростью неисправности машины, и высокой надежностью.
Эксплуатационные характеристики
1. YTR230D / YTR300D поворотный взрывных буровая установка принимает параллелограмм структуру двойной бум, который показал с хорошей гибкостью и высокой эффективностью строительства. В то же время, при кручении мощность механизма изменения вылета усиливается, чтобы сделать его более подходящим для жесткой конструкции породы в юго-западном регионе.
2. Мощность глава принимает два набора двигателей и два редуктора для реализации мощную и безопасную работу и высокую эффективность передачи; три уровня управления могут быть выбраны в соответствии с различными слоями почвы и условий эксплуатации значительно повысить эффективность строительства.
3. Влияние лебедка оснащена свободного падения выпускать редуктор. При вступлении в хард-рок, влияние лебедка может нарушить рок, а затем собрать обломки с буровой ведро, что позволит улучшить эффективность разрушения породы; если смотреть с галькой конструкции кровати, воздействие лебедки можно использовать для ударных и сжимая, чтобы сформировать защитную стенку; При столкновении с строительства засыпки грунта, влияние лебедки можно использовать для ударных и уплотнения для формирования сплошную стену защиты и избежать оползней.

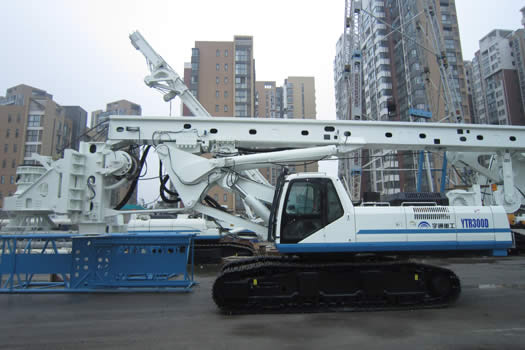

4. роторная буровая установка оснащена телескопической шасси для удовлетворения различных условий перевозки и расширить всю машину, чтобы 4,3 м на работе и повысить устойчивость машины и безопасность конструкции;
5. Корпус трубки является обязательным, которые могут помочь осуществить метод строительства полный трубки корпуса;
6. Основная лебедка расположена в задней принимает растягивается большой диаметр барабана, чтобы реализовать единый слой стальной канат обмотки, которые могут значительно увеличить срок службы стального троса.
7. YTR230D / YTR300D поворотный взрывных буровая установка принимает централизованное смазывание реализовать простое обслуживание и повысить его отделимость и работоспособность.
8. Лоб цилиндр масла добавляют для реализации автоматического складывания мачты ига шкива, снизить трудоемкость и повысить эффективность работы.
9. Поддержка масло цилиндров дополнительно оборудованная реализовать поддержку, когда воздействие лебедка на работе так, что машина является более стабильным за счет снижения вибрации.
Параметр
Модель | Ед. изм | YTR230D | YTR300D |
Максимум. диаметр сверления | мм | 2000 | 2500 |
Максимум. глубина бурения | м | 52/68 | 30/52/76 |
Двигатель | Модель | | DE12TIA | DE12T |
Производитель | | Doosan Южная Корея | Doosan Южная Корея |
Мощность | кВт | 230 | 260 |
Мощность глава | Максимум. крутящий момент кН · м | kN.m | 230 | 300 |
Скорость сверления | об / мин | 7 ~ 35 | 6 ~ 31 |
Нефть цилиндра | Максимум. давление | кН | 215 | 215 |
Максимум. Подъемник мощность | кН | 230 | 230 |
Принуждение инсульта | мм | 5330 | 5330 |
Главная лебедка | Подъемная сила | кН | 240 | 280 |
Максимум. скорость подъема | м / мин | 65 | 65 |
Диаметр троса | мм | 28 | 36 |
должность | | задний | задний |
Вспомогательная лебедка | Подъемные силы кН | кН | 100 | 100 |
Максимум. Скорость подъема | м / мин | 50 | 70 |
Диаметр троса | мм | 26 | 26 |
Мачта | Нападающие наклона | ° | 3 | 5 |
Угол наклона (слева и справа) | ° | ± 3,5 | ± 3,5 |
Шасси | Модель | | | |
Ширина гусеничных траков | мм | 800 | 800 |
Усилие натяжения | кН | 410 | 570 |
Колея | мм | 4950 | 5000 |
Измерение | Ширина машины во время работы | мм | 4300 | 4300 |
Высота машины во время работы | мм | 22420 | 20600/22300 |
Длина машины при транспортировке | мм | 16070 | 17260/19710 |
Высота машины при транспортировке | мм | 3575 | 3700 |
Ширина машины при транспортировке | мм | 3000 3300 | 3000 |
Вес | Рабочее состояние | T | 72 | 100 |
Транспорт состояние | T | 60,8 | 85 |
Стандартная спецификация бурильной трубы | | Блокировка бар φ440-4X14.5m-200B | 12м 3 jointφ508 замок-сверлильный трубы |
Наибольшая спецификация lockbar | | Блокировка бар φ440-4X15m-200B | 14,5 4 jointφ508 замок-сверлильный трубы |
