Серия YTR роторная буровая установка является высокая эффективность строительства буровой установки подходит для строительства базовых свай, таких как мосты, железные дороги, и строительство здания. Это признакам с высокой эффективностью, энергосбережения, охраны окружающей среды, низкой скоростью неисправности машины, и высокой надежностью.
Эксплуатационные характеристики
1. Полная машина оснащена КПП 329D телескопической шасси. Полная машина может перемещаться на другие сайты легко при общих условиях перевозки, так как ширина полной машины во время транспортировки период находится всего в 3 м. Ширина всей машины в течение рабочего периода составляет 4,3 м, обеспечивая хорошую стабильность в течение рабочего периода. С отличным динамическим производительности и экономии топлива, КПП С-7 EFI полностью электрический двигатель контроля может обеспечить мощный источник энергии для машины.

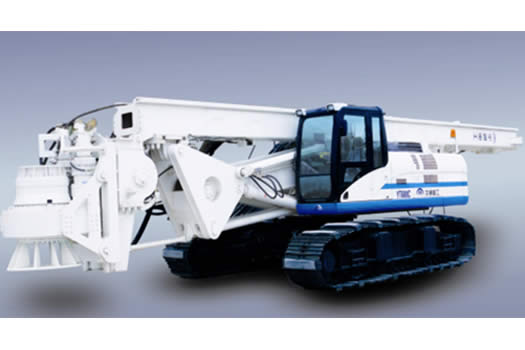

YTR200C поворотный взрывных буровая установка CAT 329D принимает телескопическую шасси. Ширина машины при транспортировке периода только 3 м, так что полная машина может быть перемещена на другие сайты легко общих условиях транспортировки. Ширина машины во время работы является 4,3, которое может обеспечить хорошую стабильность во время работы. КПП С-7 EFI полностью электрический двигатель контроль, с хорошей динамической производительности и экономии топлива, является мощным источником энергии для буровой установки.
2. Гидравлическая система:
Схема основной масло принимает расширенный негативное технологии управления потоком, чтобы понять распределение потока по мере необходимости. Кроме того, наложение постоянной мощности и электроэнергии максимально использовать мощность двигателя.
Вспомогательный контур масло представляет международную передовую систему управления измерения нагрузки, который реализовать лучший матч между мощностью насоса и нагрузки каждого рабочего состояния.
Гидравлическая система с пропорциональным клапаном пилотного управления, высокая эффективность и экономия энергии и имеет высокую точность управления.
Уникальная система охлаждения может автоматически регулировать скорость вентилятора в зависимости от рабочего состояния, чтобы обеспечить тепловое равновесие.
Гидравлические насосы, гидромоторы, гидравлические клапаны и фитинги принять международные марочные товары, понимая высокую надежность системы.
3. В дополнение к стандартным инструментам бурения, мы также предоставляем различные ведро почвы, бурового ведра, и короткий спирали и так далее.
4. Помимо вышеуказанных буровых инструментов, наша компания также предоставляет различные виды сверла для больших развертки различных спецификаций, которые удобно для настройки вниз куча корпус во время строительства. Максимальный диаметр сверления: Φ1500 мм (с обсадной трубой) и Φ1800 мм (без обсадных труб).
5. Новые технологии и новые возможности
(1) Поворотный шпур буровой установки снабжена лба цилиндра, через которую шкив-ярма можно сложить мачту автоматически, с тем чтобы уменьшить трудоемкость и повысить эффективность работы.
(2) Буровая установка принимает самые передовые электронные выравнивания устройство, которое может переключаться между ручным управлением и автоматическим работы; он способен мониторинга мачту и проведение автоматической регулировки, чтобы обеспечить мачта всегда в вертикальном состоянии во время работы строительной, и это может эффективно обеспечивать забивка отверстий вертикальность отвечает требованиям инженерно режиме реального времени;
(3) ПЛК электронная система управления собственной разработки, и его основные компоненты импортируются, со стабильной производительностью. Высокоточного обнаружения угла мачты (точность ≤ 0,1 градусов) и глубины обнаружения точности 1,5 ‰, а также точности обнаружения вращения ± 0,05 в полной мере гарантировать качество строительства.
Параметр
Модель | Ед. изм | YTR200C |
Максимальный диаметр сверления | мм | 1 800 |
Максимальная глубина бурения | м | 68 |
Двигатель | Модель | | С7 с технологией ACERT, Электрический впрыска топлива (EFI) |
Производитель | | Гусеница |
Настроен питания | кВт | 187 |
Мощность глава | Максимальная бурения крутящий момент | kN.m | 200 |
Скорость сверления | об / мин | 7 ~ 28 |
Под давлением цилиндра | Максимальное давление | кН | 150 |
Максимальная сила тяги | кН | 165 |
Ход санях | мм | 5000 |
Главная лебедка | Тяговое усилие | кН | 210 |
Максимальная скорость линии | м / мин | 65 |
Диаметр / Длина стального троса | мм | 28/65 |
Место нахождения | | Передний размещены |
Вспомогательная лебедка | Тяговое усилие (первый этаж) | кН | 120 |
Максимальная скорость линии | м / мин | 70 |
Диаметр стального троса | мм | 20 |
Мачта | Нападающие наклона | ° | 3 |
В сторону наклона | ° | 3.5 |
Шасси | Модель | | CAT329D |
Ширина гусеничного борту | мм | 800 |
Сила тяги | кН | 370 |
Общая длина шасси (колея) | мм | 4120 |
Габаритный размер | Ширина оборудование под рабочем состоянии | мм | 4300 |
Высота оборудование под рабочем состоянии | мм | 22160 |
Длина оборудование под транспортной состоянии | мм | 15650 |
Высота оборудование под транспортной состоянии | мм | 3365 |
Ширина оборудование под транспортной состоянии | мм | 3000 |
Вес | Рабочее состояние | T | 63 |
Транспорт состояние | T | 55 |
Стандартный буровой штангой характеристики | | 14,6 5-секционной ф 406 трения типа сверля штанга |
Самые длинные Технические характеристики буровой штангой | | |
Технические характеристики Стандарт Drill ведро | |
